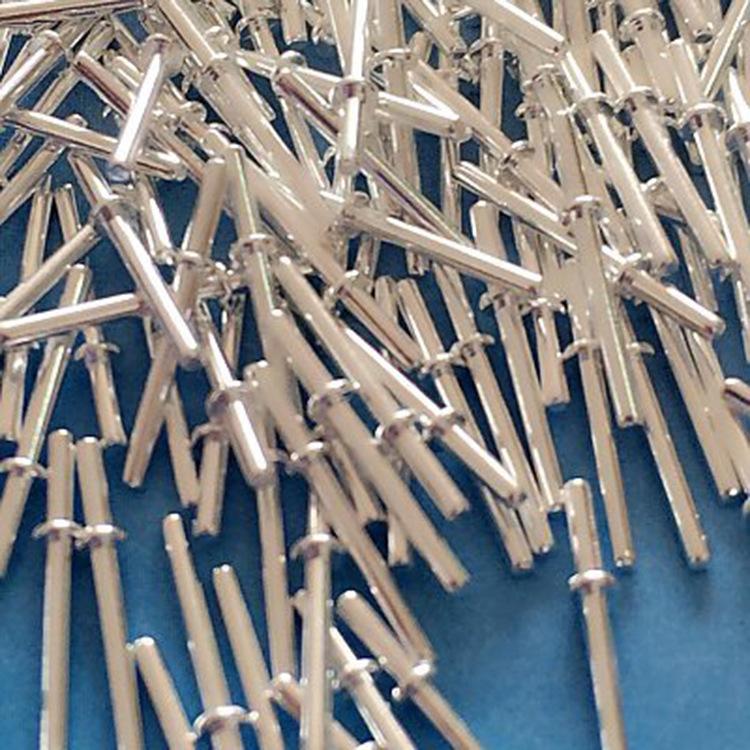

一：檢測內容及要求

檢測工件面積：

               整體高度25mm的樣件的各個寬度檢測

檢測內容：

               1:側面檢測整體高度、中間位置的各個段位的寬度

                2:頂部圓頭與平頭的檢測

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量100-300件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 2套,側面檢測整體高度、中間位置的各個段位的寬度、頂部圓頭檢測

5:工業鏡頭: 2套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

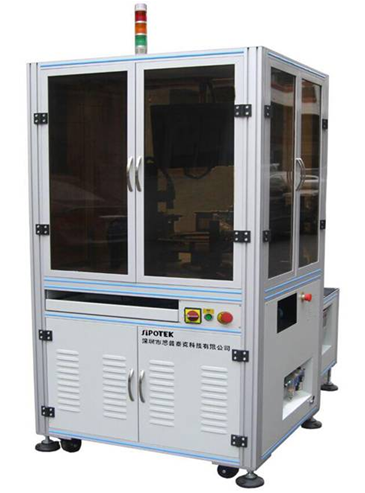

二.1： 設備外觀3D立體圖

三：1 側面檢測方式

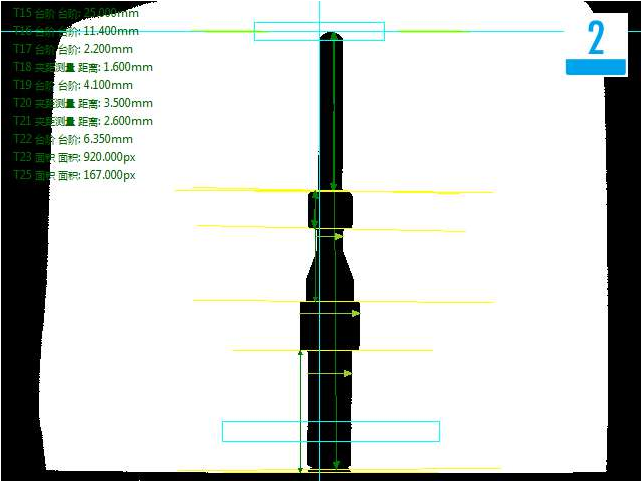

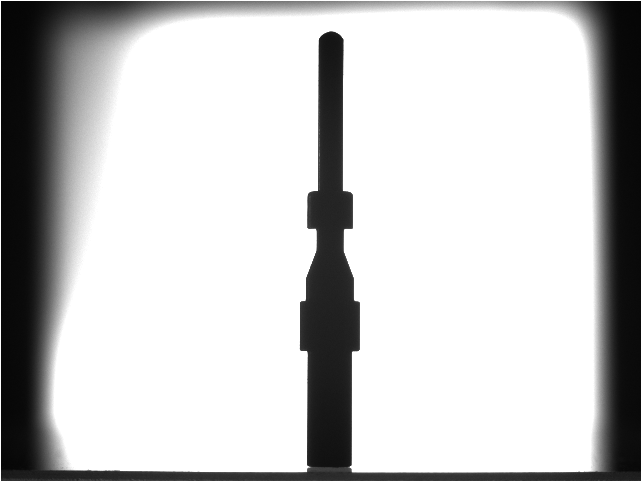

正面檢測效果原圖:

三：1 側面檢測方式

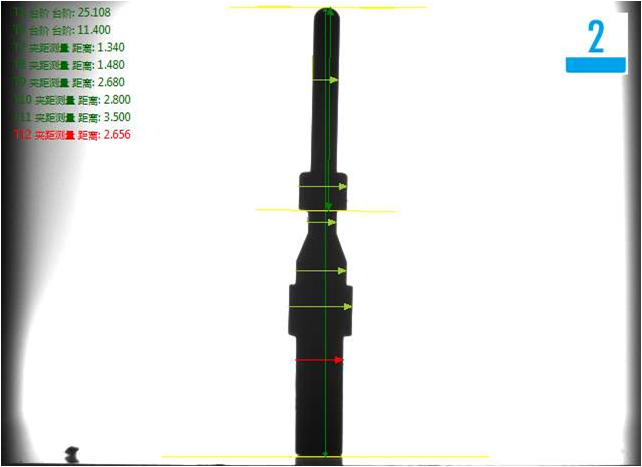

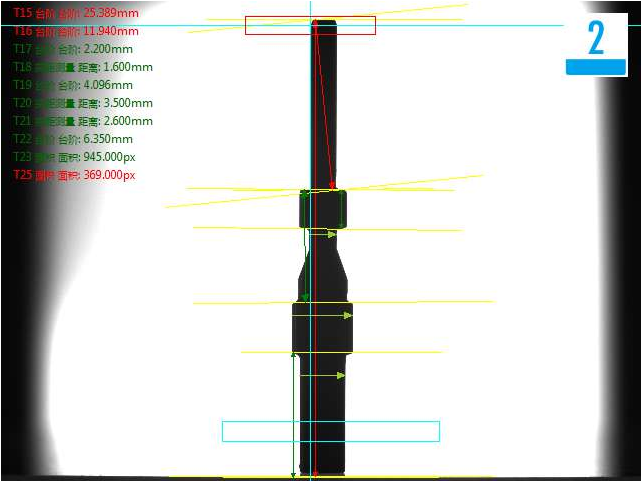

側面檢測良品分析圖:OK

三：1 側面檢測方式

側面檢測頂部不良品分析圖:NG

三：1側面檢測方式

側面檢測寬度不良品分析圖:NG

三：1側面檢測方式

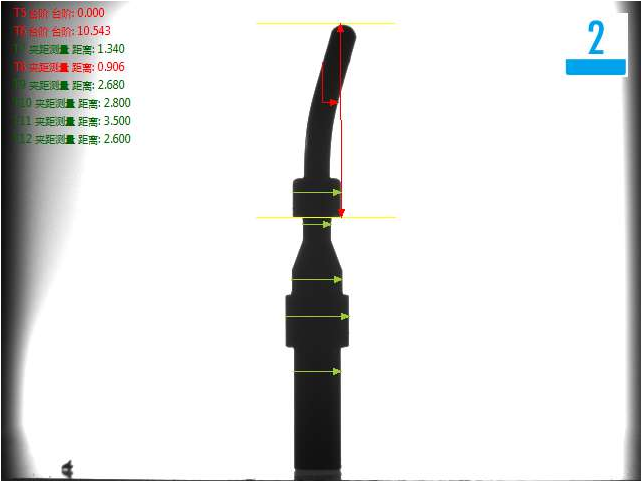

側面檢測針歪不良品分析圖:NG

三：2頂部檢測方式

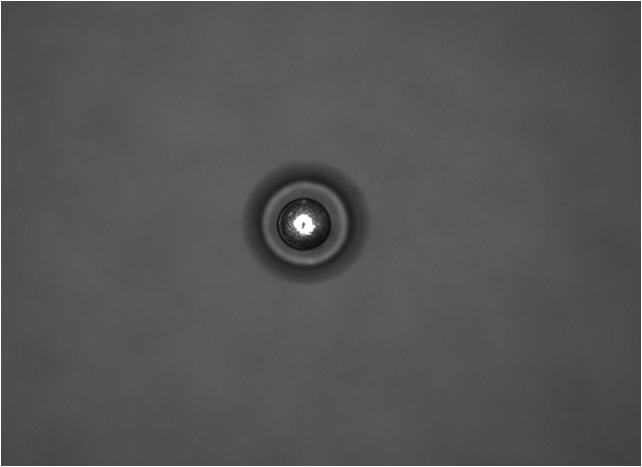

頂部檢測效果原圖:

三：2頂部檢測方式

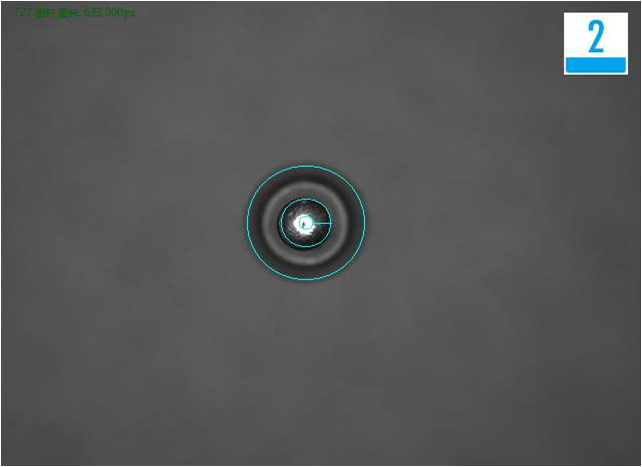

頂部檢測良品分析圖:OK

三：2頂部檢測方式

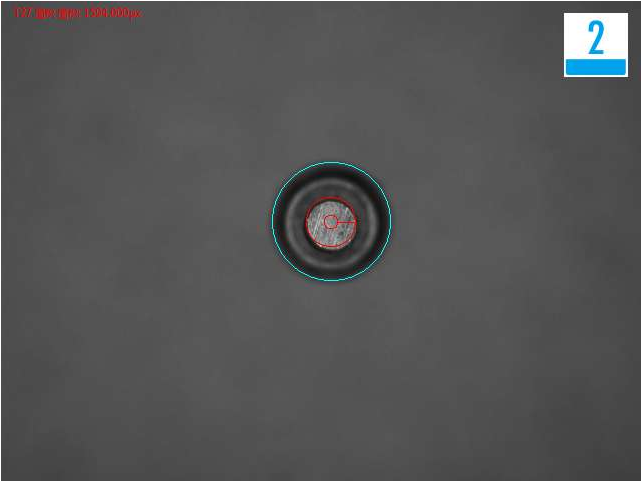

頂部檢測不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是五金圓針機器視覺檢測方案，詳細了解請咨詢思普泰克，咨詢熱線130 7781 9519
