一：檢測內容及要求
檢測工件面積：

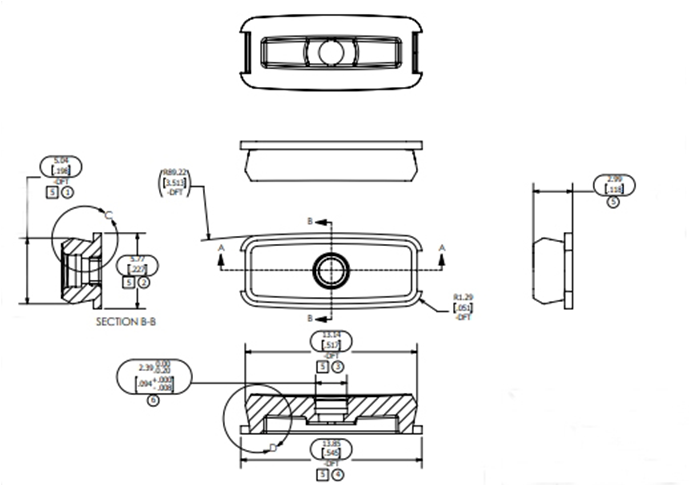

長13.85mm*寬5.77mm*高2.99mm的樣件的外觀、尺寸檢測
檢測內容：
1:底部正光檢測外觀、尺寸
2:側面正光檢測外觀
3:側面正光檢測外觀、尺寸
4:側面正光檢測外觀
5:側面正光檢測外觀、尺寸
6:頂部正光檢測外觀、尺寸
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量150~250件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及作用
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 6套, 1個底部正光 4個側面正光 1個頂部正光
5:工業鏡頭: 6套，6個FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
二： 設備組成及作用
1.部件1
本設備包含以下主要部件：
（1）PLC 整個設備的控制中心。采用循環掃描工作方式，對各輸入信號進行運算和處理，實現對輸出執行機構的實時控制。
（2）顯示屏 操作人員與設備的交互對話窗口。通過與PLC實時通信，實現對設備工作參數的設定、運行狀態的監控顯示、檢測結果的實時輸出、圖像檢測狀態、數據統計顯示等功能。
（3）伺服電機及驅動器 最重要的執行機構。本設備采用松下伺服驅動系統，精度高，穩定性好。驅動器是PLC（控制器）和伺服電機（執行機構）之間的橋梁，接收來自PLC的指令并驅動伺服電機按指令執行，同時向PLC反饋運行狀態。
（4）震動盤 將產品有序的進行排列并輸送到直線軌道前端。
（5）檔料機構 將送到玻璃盤面上位置不準確的產品，檔回到視野準確位置。
（6）視覺光源 根據產品要檢測的特征，選配合適的光源配置。
（7）工業相機與鏡頭 根據產品要檢測的特征，選配合適的相機與鏡頭，做圖像攝取。
（8）旋轉機構 將產品進行位置旋轉（旋轉位置依據相機的位置視野而定）。
（9）影像檢測系統 實現對產品的檢測。
（10）NG吹料機構 將測試不良的材料吹入NG收料裝置內。
（11）電磁閥 氣動元件，設備的執行元件。根據PLC的指令，控制高壓空氣的通和斷。
二： 設備組成及作用
2.單元聯系

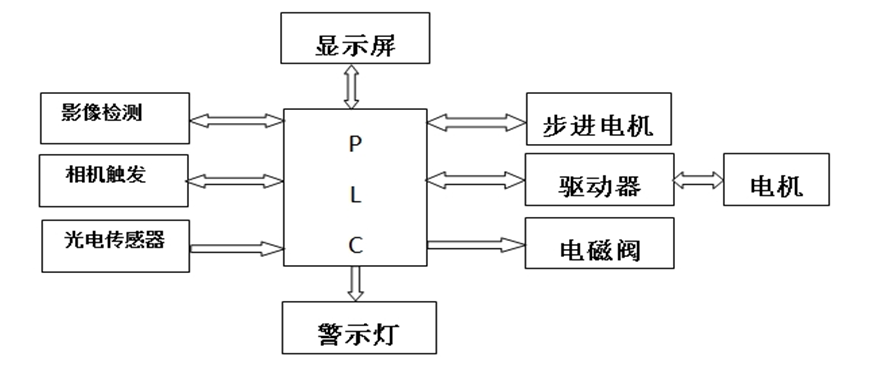

各功能單元之間的聯系如下圖所示，箭頭表示各單元之間的信號傳遞關系
二： 設備組成及作用
3.參數
檢測效率 | 最高可達180-200個/分鐘 |
適應元件 | 適用各類五金，塑膠件，粉末冶金件，橡膠件等 |
送料方式 | 振動盤送料 |
圖像系統 | 思普泰克專用視覺檢測軟件 |
檢測平臺 | 定制型 |
傳送方式 | 振動盤 |
光學系統 | 德國高倍率CCD相機，工業鏡頭，工業光源系統 |
相機數量 | 6套 |
控制系統 | 思普泰克工業電腦 |
檢測精度 | 最高可達5微米 |
驅動方式 | 伺服電機+步進電機 |
材料 | 無毛刺、灰塵 |
溫度 | 0℃～50℃ |
濕度 | 25%～60% |
空氣潔凈度 | 5級 （遵照GB 50073—2001） |
氣壓 | ≤/cm2 |
二： 設備組成及作用
4.配置清單
序號 | 名稱 | 規格型號 | 數量 | 備注 |
1 | 振動盤 | 國產 | 1個 | |
2 | 伺服電機品牌 | 埃斯頓/之山/英威騰/松下 | 1個 | |
3 | 控制系統（PLC） | 松下 | 1個 | |
4 | 步進馬達 | SAMSR / FOYO | 若干 | |
5 | 顯示屏 | 飛利浦 | 1個 | |
6 | 光纖偵測系統 | 日本keyence | 若干 | |
7 | 光電感應系統 | 日本OMRON | 若干 | |
8 | 高速電磁閥 | SMC / MAC | 若干 | |
9 | 工業相機 | 德國巴斯勒/德國寶盟 | 若干 | |
10 | 工業鏡頭 | 龍威 | 1個 |
三.設備及產品圖片
1.設備外觀3D立體圖
三.設備及產品圖片

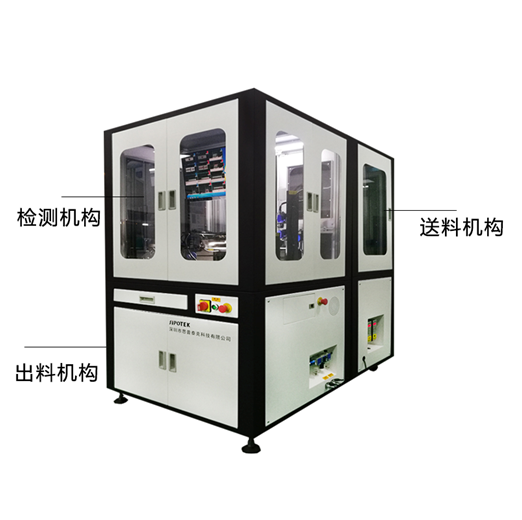

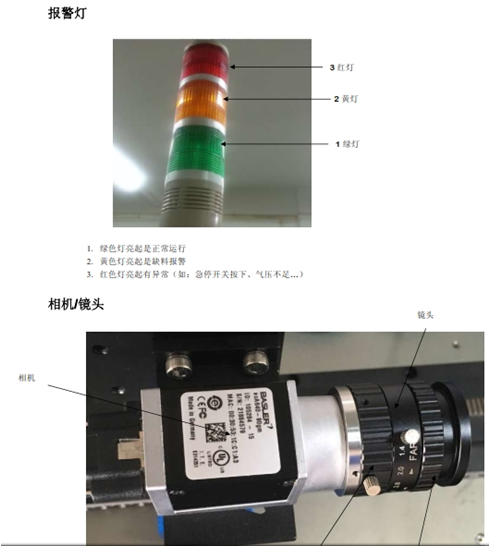

3.機臺介紹1
三.設備及產品圖片

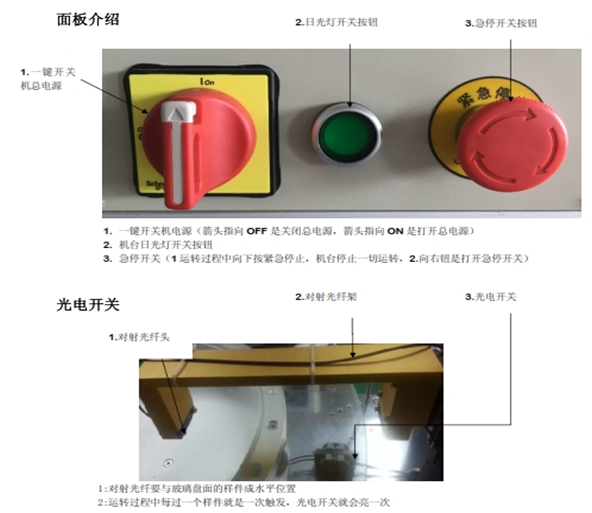

3.機臺介紹2
三.設備及產品圖片

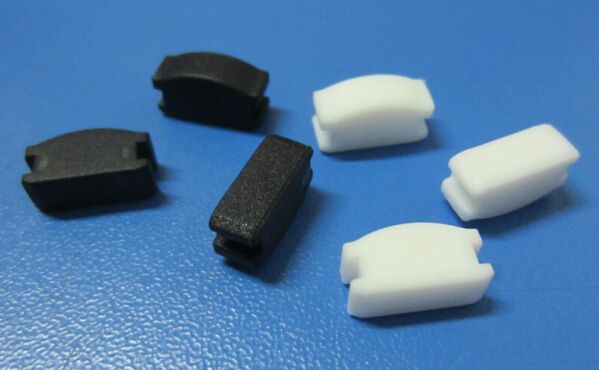

4.產品1

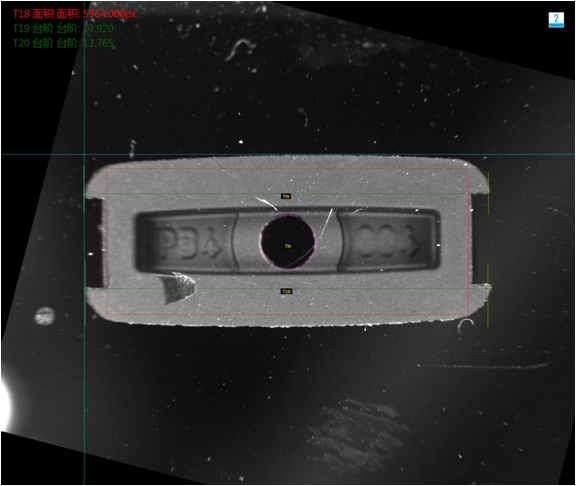

四：1底部正光檢測方式
底部檢測良品效果分析圖: OK
四：1底部正光檢測方式
底部檢測不良品效果分析圖（發亮、尺寸）:NG
四：2 側面正光檢測方式

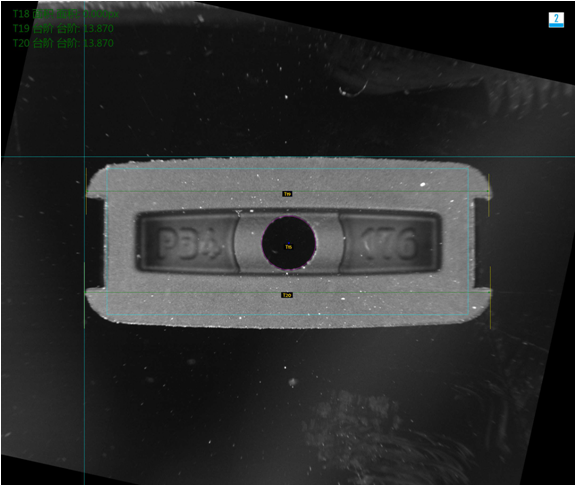

側面檢測良品效果分析圖: OK
四：2 側面正光檢測方式
側面檢測不良品效果分析圖（外圈毛邊）:NG
四：3 側面正光檢測方式

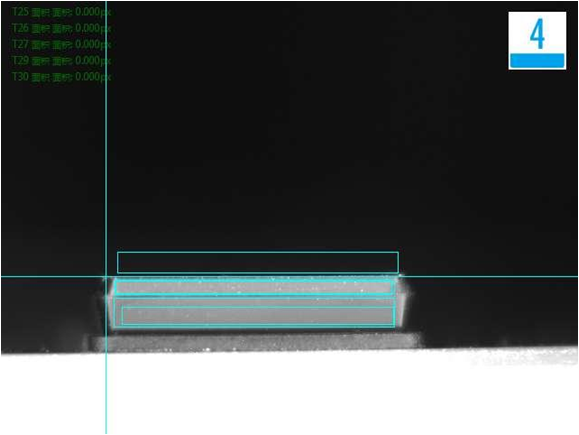

側面檢測良品效果分析圖: OK
四：3 側面正光檢測方式
側面檢測不良品效果分析圖（發亮、尺寸）:NG
四：3 側面正光檢測方式

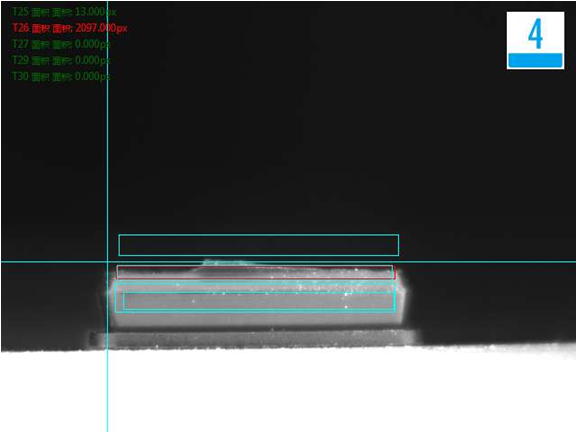

側面檢測不良品效果分析圖（粘膜、尺寸）:NG

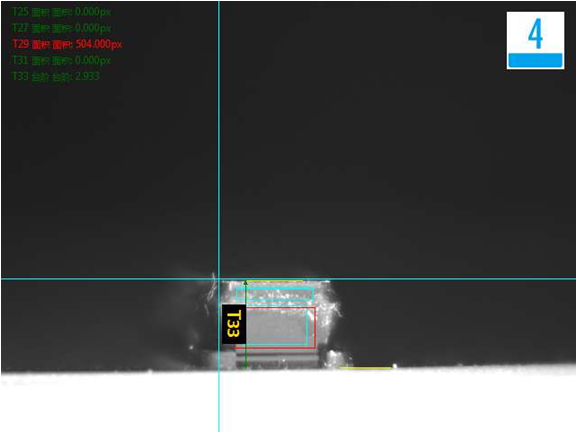

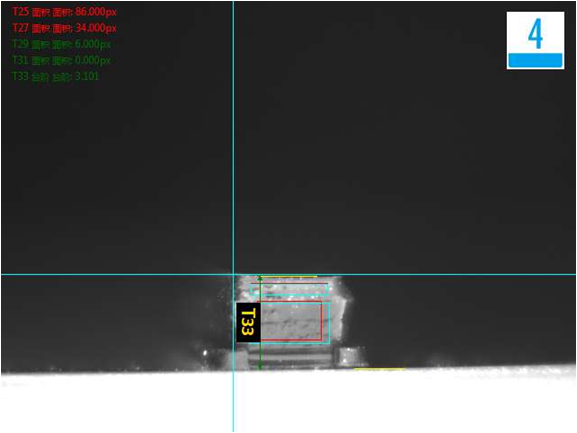

四：4 側面正光檢測方式

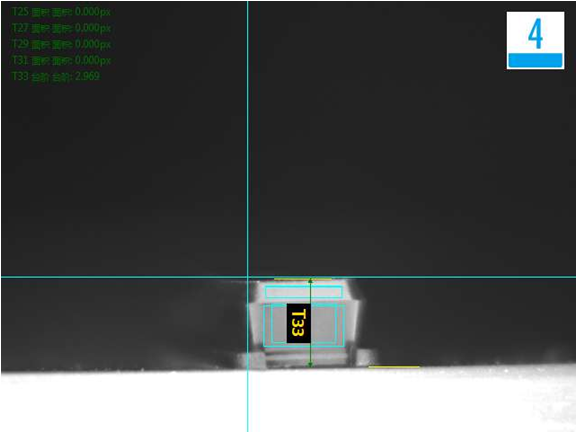

側面檢測良品效果分析圖: OK
..................................完整方案請咨詢思普泰克！
五.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
